产品介绍: 一、用途及主要性能规范 QB2-10双口排气阀适用于温度不超过100℃ 的水,使管道内的空气全部排出。
二、注意事项 (1)DN>350MM 管道请选单口排气阀(QB1-10)。 (2)安装双口排气阀,底下一定要安装一只保护阀门以免检修停水。 (3)如需方要求,排气阀法兰大小如变动,请在合同上注明法兰连接尺寸。

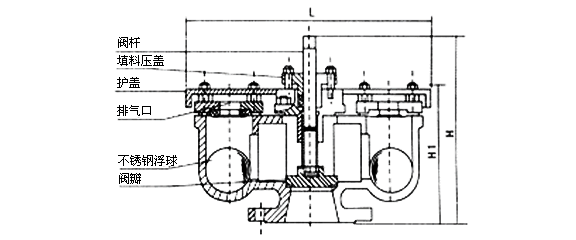

三、连接尺寸
公称通径 |
主要尺寸( mm ) |
|
D |
H |
H1 |
L |
适用介质 |
40 |
145 |
355 |
215 |
370 |
水 |
50 |
160 |
355 |
215 |
370 |
水 |
75 |
195 |
360 |
225 |
430 |
水 |
100 |
215 |
360 |
225 |
430 |
水 |
150 |
280 |
380 |
230 |
510 |
水 |
200 |
335 |
430 |
320 |
680 |
水 |
300 |
390 |
540 |
360 |
825 |
水 | |
