BJ45W保温截止阀 返回
产品名称:BJ45W保温截止阀
产品型号:BJ45W/H/Y
产品介绍:

应用规范
1、设计制造按GB12234-89 GB12234-89
2、结构长度按GB12221-89 GB12221-89
3、法兰尺寸按JB/T79-94 JB/779-94
4、阀门检查和试验按GB13927

试验压力及主要性能规范

型号Type

公称压力PN(MPa) NominalPressure

试验压力PS(MPa) Test Pressure

工作温度(℃)Working Temperature

适用介质Applicable Medium

工作蒸汽压力Work steam Pressure

壳体Shell

密封Seal

BJ45(H.Y)-25

2.5

3.75

2.75

≤200

不可以在常温下的液体



≤1.3

BJ45(H.Y)-40

4.0

6.0

4.4

BJ45(H.Y)-64

6.4

9.0

6.6

BJ45(H.W.Y)-25P/R

2.5

3.75

2.75

BJ45(H.W.Y)-40P/R

4.0

6.0

4.4

BJ45(H.W.Y)-64P/R

6.4

9.0

6.6


主要零件材质
零件名称LTEM
ZG1CR18NI9TI系列
ZGOOCR18NI10系列
ZG1Cr18Ni12MO2Ti系列
ZGOOCR17NI14MO2系列
WCB系列
阀体/阀盖BODY/CAP
ZG1CR18NI9TI
ZGOOCR18NI10
ZG1Cr18Ni12MO2Ti
ZGOOCR17NI14MO2
WCB
闸板WEDGE
ZG1CR18NI9TI
ZGOOCR18NI10
ZG1Cr18Ni12MO2Ti
ZGOOCR17NI14MO2
1Cr13
阀杆STEM
1CR18NI9TI
00cr18ni10
1CR18NI12MOTI
OOCR17NI14MO
1Cr13
填料PACKING
PTFE编织
PTFE编织
PTFE编织
PTFE编织
石墨
GRAPHITE
垫片GASKET
304L+PTFE
304L+PTFE
316L+PTFE
316L+PTFE
石墨+304
GRAPHITE+304
压盖GLAND FLANGE
ZG1CR18NI9TI
ZG00CR18ni10
ZG1Cr18Ni12MO2Ti
ZGOOCR17NI14MO2
WCB
填料压环
STUFFING RING
1CR18NI9TI
00CR18NI10
1Cr18NI12MOTI
OOCR17NI14MO
1Cr13
螺栓BOLT
1cr17ni2
1CR17NI2
1Cr17NI2
1Cr17Ni2
35CrMoA
螺母NUT
1cr18ni9ti
1CR18NI9TI
1Cr18NI9ti
1Cr18NI9ti
45

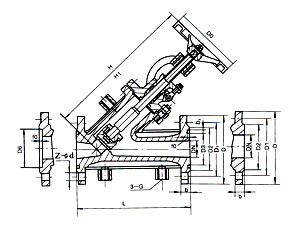

主要外形尺寸及重量

公称压力PN(MPa)
公称通径DN(mm)
尺寸(mm)
重量
kg
L
L1
H
3-G
D
D1
D2
b
Z-φd
Do
2.5
15
200
50
210
1/2
105
75
55
16
4--φ14
120
14
20
220
50
240
1/2
115
85
65
16
4--φ14
140
18
25
220
50
250
1/2
135
100
78
18
4--φ18
160
25
32
250
55
270
1/2
145
110
85
18
4--φ18
160
30
40
270
60
310
1/2
160
125
100
20
4--φ18
160
36
50
300
60
330
3/4
180
145
120
22
8-φ18
240
40
65
350
65
360
3/4
195
160
135
22
8-φ18
240
54
80
380
70
400
3/4
230
190
160
24
8-φ23
280
70
100
430
75
480
1
270
220
188
28
8-φ25
320
100
125
490
80
550
1
300
250
218
30
8-φ25
360
130
150
570
90
620
1
330
280
248
32
12-φ25
360
170
200
690
95
750
1
395
340
302
36
12-φ25
400
250
4.0
15
200
50
210
1/2
105
75
55
16
4--φ14
120
14
20
220
50
240
1/2
115
85
65
16
4--φ14
140
18
25
220
50
250
1/2
135
100
78
18
4--φ18
160
25
32
250
55
270
1/2
145
110
85
18
4--φ18
160
33
40
270
60
310
1/2
160
125
100
20
4--φ18
160
41
50
300
60
330
3/4
180
145
120
22
8-φ18
240
45
65
350
65
360
3/4
192
160
135
22
8-φ18
240
62
80
380
70
400
3/4
230
190
160
24
8-φ23
280
80
100
430
75
480
1
270
220
188
28
8-φ25
320
100
125
490
80
550
1
300
250
218
30
8-φ25
360
130
150
570
90
620
1
350
295
258
34
12-φ30
360
185
200
690
95
750
1
415
355
315
40
12-φ34
400
268
效 果 图:(如下所示)
查看大图
