J41F衬氟截止阀 返回
产品名称:J41F衬氟截止阀
产品型号:J41F46/Fs/F3
产品介绍:

性能规范

型号

J41Fs-16

J41F46-16

J41F3-16

公称压力 PN/MPa

1.6

试验压力

壳体

2.4

密封
(液体)

1.76

适用温度℃

≤150

适用介质

酸、碱、盐等强腐蚀性介质

主要零部件材料

型号

零件名称

阀体、阀盖

阀杆、阀瓣

阀杆螺母

填料

手轮

J41Fs-16
J41F46-16
J41F3-16

灰铸铁内衬氟塑料

碳钢外包氟塑料

锰黄铜

聚四氟乙烯

球墨铸铁

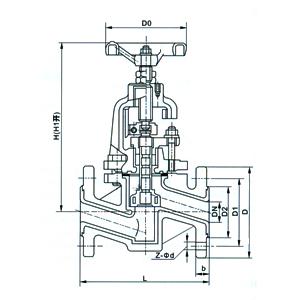

主要尺寸表

型号

公称直径

尺寸 (mm)

L

D

D1

D2

b

H

H1

Do

Z-φd

J41Fs-16
J41F46-16
J41F3-16

15

130

95

65

45

15

240

265

100

4-φ14

20

150

105

75

48

17

240

265

100

4-φ14

25

160

115

85

55

17

240

265

120

4-φ14

32

180

135

100

70

19

260

290

140

4-φ18

40

200

145

112

75

19

290

325

140

4-φ18

50

230

160

125

98

20

300

335

160

4-φ18

65

290

180

145

117

20

355

400

180

8-φ18

80

310

195

160

130

22

400

450

240

8-φ18

100

350

21

180

160

24

495

455

240

8-φ18

125

400

245

210

185

26

530

560

280

8-φ18

150

480

280

240

210

28

650

605

320

8-φ23

200

600

335

295

265

30

650

770

360

12-φ23

250

750

405

355

310

32

690

810

400

12-φ25

效 果 图:(如下所示)
查看大图
