ZQDF蒸汽电磁阀 返回
产品名称:ZQDF蒸汽电磁阀
产品型号:ZQDF
产品介绍:

■产品概述

ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。

本系列电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食糖、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等汽体介质的控制;ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于黏度小于4°E的油类。

■主要技术参数

参数\型号 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
公称压力(Mpa) 1.6
工作压差(Mpa) DN15-50 0~1.6
DN65-100 0.05~1.6
介质种类 煤气、空气等 饱和蒸汽 过热蒸汽或高温气体 水油液体 热水 高温水、油
介质温度℃(mm) ≤60 ≤180 ≤220 ≤60 ≤180 ≤220
电源电压 AC220V其余规格可作特殊订货
使用寿命 按JB/T7352-94·F规定
泄露量(ml/min) 按JB/T7352-94·F规定
功耗 AC≤70VA DC≤60W

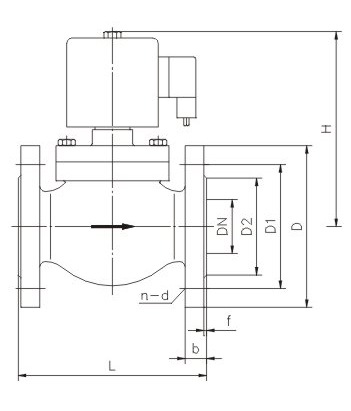

■安装尺寸

公称通径DN 内螺纹连接 法兰连接
外形尺寸 内罗纹 外形尺寸 法兰尺寸
H L G H L D D1 D2 b f n-d
15 148 92 1/2 176 130 95 65 46 14 2 4-φ14
20 148 92 3/4 181 150 105 75 56 16 2 4-φ14
25 148 110 1 210 160 115 85 65 16 3 4-φ14
32 182 120  11/4 221 180 140 100 76 18 3 4-φ18
40 182 140 11/2 230 200 150 110 84 18 3 4-φ18
50 192 162 2 252 230 165 125 99 20 3 4-φ18
65       265 290 185 145 118 20 3 4-φ18
80       276 310 132 160 132 20 3 4-φ18
100       373 350 156 180 156 22 3 4-φ18
效 果 图:(如下所示)
查看大图
