 ZCS(ZCK)系列电磁阀 |
返回 |
|
| 产品名称：ZCS(ZCK)系列电磁阀 |
| 产品型号：ZCS(ZCK) |
| 产品介绍： 原理
本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。 用途
ZCS系列水用电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研以及浴室、食堂、空调等人们日常生活设施中。ZCS系列主要用于控制或远程控制水、液体等工作介质管路的通断，同时也用于粘度小于4°E的油类。
由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有起笔迅速，可靠性能高等特点。

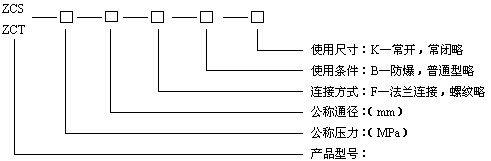

型号规格说明
主要技术参数
| 工作介质DN |
水、粘度≤4E的油及其它非腐蚀性流体 |
| 介质温度℃ |
≤60 |
| 公称压力（Mpa） |
1.0 |
| 工作压差（Mpa） |
0.05~1.0 |
0.1~1.0 |
0.15~1.0 |
| 电源电压 |
AC220V其余规格可作特殊订货（36V、12V、24V） |
| 额定流量系数（KV） |
按JB/T7352-94规定 |
| 写落量（ml/min） |
按JB/T7352-94·F规定 |
| 公称通径（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 功耗 |
36VA |
50VA | | |

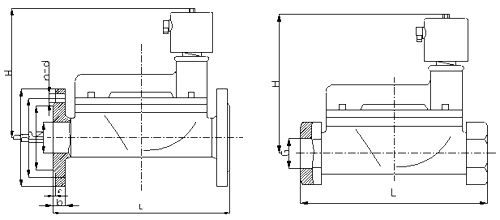

安装尺寸 |
| 公称通径DN |
内螺纹连接 |
法兰连接 |
| 外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
| H |
L |
G |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
| 15 |
112 |
80 |
1/2 |
|
|
|
|
|
|
|
|
| 20 |
119 |
80 |
3/4 |
|
|
|
|
|
|
|
|
| 25 |
123 |
90 |
1 |
130 |
160 |
115 |
85 |
65 |
4-φ14 |
16 |
3 |
| 32 |
137 |
140 |
11/4 |
137 |
180 |
140 |
100 |
76 |
4-φ18 |
18 |
3 |
| 40 |
152 |
156 |
11/2 |
152 |
200 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
| 50 |
164 |
180 |
2 |
152 |
230 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
| 65 |
|
|
|
222 |
290 |
185 |
145 |
118 |
4-φ18 |
20 |
3 |
| 80 |
|
|
|
239 |
310 |
200 |
160 |
132 |
4-φ18 |
22 |
3 |
| 100 |
|
|
|
255 |
350 |
220 |
180 |
156 |
4-φ18 |
24 |
3 |
| 125 |
|
|
|
416 |
360 |
250 |
210 |
184 |
4-φ18 |
26 |
3 |
| 150 |
|
|
|
440 |
400 |
285 |
240 |
211 |
8-φ22 |
26 |
3 |
| 200 |
|
|
|
443 |
600 |
340 |
295 |
266 |
8-φ22 |
26 |
3 |
| 250 |
|
|
|
493 |
730 |
395 |
350 |
319 |
8-φ22 |
28 |
3 |
| 300 |
|
|
|
549 |
850 |
445 |
400 |
370 |
8-φ22 |
28 |
4 | |
