膜片式液压、气动快开排泥阀 返回
产品名称：膜片式液压、气动快开排泥阀
产品型号：JM744X、JM644X
产品介绍：

一、产品特点与用途
   该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。

二、主要技术参数

型号
公称压力
PN(MPa)
壳体试验压力
PN(MPa)
隔膜传动介质
隔膜传动工作压力
PN(MPa)
介质温度
    JM744X-10
    JM644X-10
1.0
1.5
清水、气
0.15-1.0
0-80℃

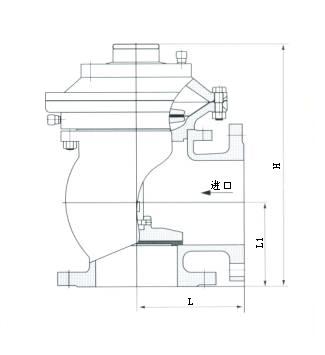

三、主要外形尺寸(法兰连接尺寸按GB4216的规定)

    公称通径DN
    L
    L1
    H
    100
    160
    120
    370
    150
    190
    150
    440
    200
    225
    190
    530
    250
    260
    220
    615
    300
    280
    260
    785
    350
    315
    300
    880
    400
    340
    340
    970
效 果 图：(如下所示)
查看大图
