| 产品介绍： 一、用途
安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。
二、工作原理及性能
本产品由液压缸和角式截止阀组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。
液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。阀瓣与阀座为软密封，密列性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。
三、主要技术参数
1、公称压力：1.0MPa
2、液压缸工作介质：清水、气
3、液压缸工作压力：O.15-1.0MPa
4、介质温度：O-80℃

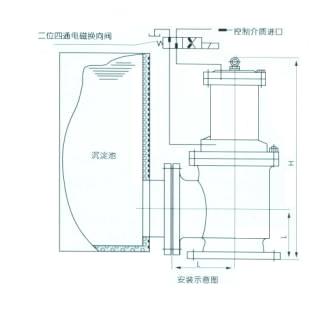

四、主要外型尺寸(法兰连接尺寸GB4216—84标准)
|
公称通径DN
(mm) |
尺 寸(mm) |
接管螺纹G |
阀杆材料 |
|
H |
L1 |
L2 |
|
80 |
480 |
135 |
125 |
1/2″ |
不锈钢 |
|
100 |
500 |
145 |
125 |
1/2″ |
不锈钢 |
|
150 |
620 |
175 |
145 |
1/2″ |
不锈钢 |
|
200 |
735 |
225 |
185 |
1/2″ |
不锈钢 |
|
250 |
805 |
260 |
205 |
1/2″ |
不锈钢 |
|
300 |
940 |
280 |
245 |
3/4″ |
不锈钢 |
|
350 |
1100 |
305 |
270 |
3/4″ |
不锈钢 |
|
400 |
1200 |
340 |
310 |
1″ |
不锈钢 | |
