HS41X防污隔断阀 返回
产品名称:HS41X防污隔断阀
产品型号:HS41X
产品介绍:

    HS41X防污隔断阀,是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流,安全可靠。

结构示意图 主要技术参数
公称压力 1.0~2.5Mpa
公称通径 50 ~600mm
适用介质
适用温度 0~80℃
法兰标准 GB/T 17241.6 GB/T 9113
检验标准 GB/T 13927 AP1598

主要部件材料

序号 零部件名称 选用材料
1 阀体 铸铁、球墨铸铁、铸钢
2 阀盖 铸铁、球墨铸铁、铸钢
3 阀盘 球墨铸铁
4 弹簧 不锈钢、铬钒钢
5 放污阀 黄铜

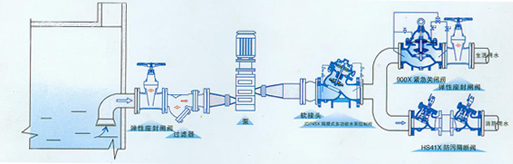

典型安装示意图

主要外形连接尺寸 单位:mm

DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
470
538
635
660
770
880
1035
1214
1340
1505
1670
1886
1986
2318
H
210
235
264
308
356
400
503
595
705
705
905
910
921
1210
效 果 图:(如下所示)
