SP45/SP15液体数字锁定平衡阀 返回
产品名称:SP45/SP15液体数字锁定平衡阀
产品型号:SP45F-10,SP15F-10
产品介绍:

一、用途

本阀门适用于各种液体管路系统,是一种较为理想的新型节能阀门。该阀设有刻度的数字显示,可直观调到任一位置,并可锁定。

该阀主要应用于工业和民用建筑采暖管路系统。目前在一些管网系统中存在着水力失调问题,平衡阀提供了解决这一问题的手段,用它可以准确的调节压降和流量,用以改善管网系统中液体流动状况,达到管网液体平衡和节约能源的目的。

二、结构及特点

  优秀的调节性能,优秀的截止功能,阻力小,流量大,并具备开度锁定功能,非物业管理人员无法改变设定状态,可方便有效的对压力流量进行调节,配套智仪表可方便显示工作压差与流量,指导和记录平衡调节方案,聚四氟乙烯密封,密封性能可靠,使用寿命长,内部元件采用不锈钢、铜合金制造,抗锈蚀能力强。



三、主要性能及使用规范

型 号

SP15-10

SP45F-10

备 注

试验压力

1.5MPa(15Kgf/cm2)



工作垣力

1MPa(10≤℃Kgf/cn2

工作温度

≤120℃

适用介质

水、油、和其他液体

特件曲线

等百分比

安 装

使用范围

管网系统的主干、分支干、室内供水干管、
分支立管以及多台锅炉

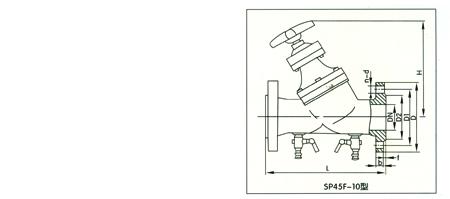

SP45F-10型主要外型及连接尺寸

DN

D

D1

D2

N-d

h

L

H

重量 kg

50

140

110

90

4-14

16

230

195

10

65

160

130

110

4-14

16

270

220

13

80

190

150

128

4-18

18

310

230

18

100

210

170

148

4-18

18

350

260

23

125

240

200

178

8-18

18

400

290

34

150

265

225

202

8-18

18

480

330

40

200

320

280

254

8-18

22

533

400



250

375

335

309

12-18

24

622





300

440

395

363

12-22

24

698





SP15F-10型主要外形及连接尺寸

DN

ZG

L

S

H

重量 kg

15

1/2″

90

30

110

1

20

3/4″

115

36

120

1.5

25

1″

125

46

125

1.8

32

5/4″

140

45

130

2

40

3/2″

160

60

140

2.5

效 果 图:(如下所示)
查看大图
