ZJHP精小型气动调节阀 返回
产品名称:ZJHP精小型气动调节阀
产品型号:ZJHP
产品介绍:

概 述

    ZJHP(ZXP)型新系列气动薄膜直通单座调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

     本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN6、16、40、64;阀体口径范围DN20~200。适用流体温度由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。

主要零件材料


 阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
 阀芯、阀座:1Cr18Ni9,司太莱合金堆焊
 软密封阀芯:增强聚四氟乙烯
 填料:聚四氟乙烯,柔性石墨
 波纹管:1Cr18Ni9Ti
 垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
 膜盖:A3
 波纹膜片:丁晴橡胶夹增强涤纶织物
 弹簧:60SIMN
 阀杆、推杆:2Cr13、1Cr18Ni9Ti
 衬套:2Cr13

主要技术参数

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

10

12

15

20

额定流量系数

KV

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

额定行程L(mm)

16

25

40

60

膜片有效面积Ae(cm2)

280

400

600

1000

信号范围Pr(KPa)

20~100、40~200

气源压力Ps(MPa)

0.14~0.4

固有流量特性

直线、等百分比

固有可调比

50

允许泄漏量

硬阀座:IV级(10-4阀额定容量)    软阀座:VI级

公称压力PN(MPa)

1.0、1.6、4.0、6.4

工作温度t(℃)

常温型

-20~200、-40~240、-60~250

散热型

-40~450、-60~450

高温型

450~560

低温型

-60~-100、-100~-200、-200~-250

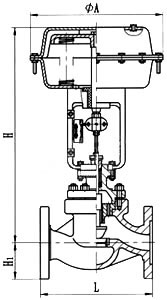

DN
L
H
H1
质量(kg)
φA
PN16
PN40
PN64
普通
高温
PN6
PN16
PN40
PN64
PN6
PN16
PN40
PN64
20
181
194
206
398
548
45
52
65
19
23
285
25
185
197
210
410
560
50
57
70
20
24
40
222
235
251
455
620
65
75
85
26
35
50
254
267
286
457
627
70
82
90
30
40
65
276
292
311
610
790
80
92
100
47
66
360
80
298
317
337
622
807
95
100
107
55
78
100
352
368
394
640
850
105
110
117
125
65
99
150
451
473
508
870
1130
132
142
150
172
130
160
470
200
600
650
890
1150
160
170
187
207
175
250
250
730
775
1203
1523
187
202
225
235
350
470
580
300
850
900
1234
1554
220
230
257
265
500
660

效 果 图:(如下所示)
查看大图
