DRVZ静音式止回阀 返回
产品名称:DRVZ静音式止回阀
产品型号:HC42T,HC42X,HC42H,DRVZ
产品介绍:

一 .产品特点与用途

    静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等主要零件组成,内部流道采用流线型设计,压力损失极小。
阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,具有静音关闭的特点。
该阀主要用于给排水、消防、暖通系统,可安装于水泵出口处,以防止倒流及水锤对泵的损害。

二.主要技术参数

型 号

DRVZ-10

DRVZ-16

DRVZ-25Q/C

公称压力

PN1.0MPa

PN1.6MPa

PN2.5MPa

公称通径

DN50-250mm

最高工作压力

1.0MPa

1.6MPa

2.5MPa

密封试验压力

1.0MPa

1.6MPa

2.5MPa

壳体试验压力

1.5MPa

2.4MPa

3.75MPa

主要
零件
材料

阀体、导流体

灰铸钢

球墨铸铁/铸钢

阀座、轴瓦、阀瓣、轴

铝青铜或铬不锈钢

弹 簧

不锈钢

三.主要外形尺寸 (法兰尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4216.5-84标准,PN2.5MPa按GB91134-88标准)

公称通径 DN(mm)

L

L’

50

120

120

65

150

150

80

180

180

100

240

229

125

300

254

150

350

267

200

450

292

250

500

330

 300

 550

 356

 350

 575

 381

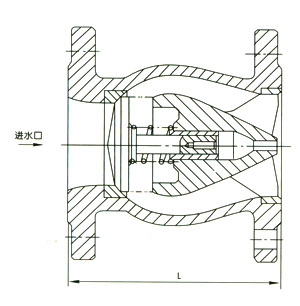

效 果 图:(如下所示)
查看大图
