H44H国标旋启式止回阀.

产品名称：H44H国标旋启式止回阀.

产品型号：H44H

产品介绍：

◆产品特点

止回阀是能自动阻止流体倒流的阀门.止回阀的阀瓣在流体压力作用下开启,流体从进口处流向出口处.当进口处压力低于出口处的压力时,阀瓣在流体压差本身重力等因素作用下自动关闭以防止流体倒流.

◆主要性能规格

结构长度:GB1221-89
法兰标准:JB79-59

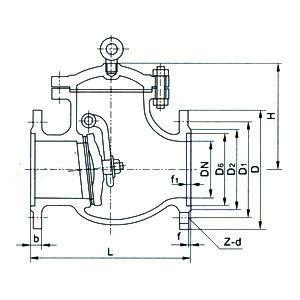

◆主要外形尺寸和连接尺寸

公称通径 DN(mm)	公称压力PN(MPa)	L	H	D	D1	D2	D6	b	f	f1	z-d
25	1.6 2.5	160	-	115	85	65	-	16	-	-	4-14
32		180	-	135	100	78	-	18	-	-	4-18
40		200	-	145	110	85	-	18	-	-	4-18
50		230	177	160	125	100	-	20	3	-	4-18
65		290	192	180	145	120	-	22	3	-	8-18
80		310	192	195	160	135	-	22	3	-	8-18
100		350	217	230	190	160	-	24	3	-	8-23
125		400	250	270	220	188	-	28	3	-	8-25
150		480	270	300	250	218	-	30	3	-	8-25
200		550	350	360	310	278	-	34	3	-	12-25
250		650	410	425	370	332	-	36	3	-	12-30
300		750	430	485	430	390	-	40	4	-	16-30
350		850	450	550	490	448	-	44	4	-	16-34
400		950	560	610	550	505	-	48	4	-	16-34
500		1150	618	730	660	610	-	52	4	-	20-41
50	4.0	230	177	160	125	100	88	20	3	4	4-18
65		290	192	180	145	120	110	22	3	4	8-18
80		310	192	195	160	135	121	22	3	4	8-18
100		350	217	230	190	160	150	24	3	4.5	8-23
125		400	259	270	220	188	176	28	3	4.5	8-25
150		480	270	300	250	218	204	30	3	4.5	8-25
200		550	340	375	320	282	260	38	3	4.5	12-30
250		650	401	445	385	345	313	42	3	4.5	12-34
300		750	423	510	450	408	364	46	4	4.5	16-34
350		850	460	570	510	465	422	52	4	5	16-34
400		950	490	655	585	535	474	58	4	5	16-41
50	6.4	300	192	175	135	105	88	26	3	4	4-23
65		340	207	200	160	130	110	28	3	4	8-23
80		380	207	210	170	140	121	30	3	4	8-23
100		430	235	250	200	168	150	32	3	4.5	8-25
125		500	265	295	240	202	176	36	3	4.5	8-30
150		550	297	340	280	240	204	38	3	4.5	8-34
200		650	357	405	345	300	260	44	3	4.5	12-34
250		775	405	470	400	352	313	48	3	4.5	12-41
300		900	465	530	460	412	364	54	4	4.5	16-41
350		1025	514	595	525	475	422	60	4	5	16-41
400		1150	568	670	585	525	474	66	4	5	16-48

效果图：(如下所示)

查看大图
