HH47微阻缓闭蝶型消声止回阀 返回
产品名称:HH47微阻缓闭蝶型消声止回阀
产品型号:HH47X/HH48X/HH49X
产品介绍:























一、用途及特点
    蝶式缓冲止回阀用于工业给排水、污水处理厂的水泵出口处,防止管网中介逆流。自动消除破坏性水锤,从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点,是工业用水和城巿排污的最佳产品。


二、主要零部件材料

零件名称
阀体
蝶板
密封圈
阀杆
填料
材料
灰铸铁、碳钢
灰铸铁、碳钢、球墨铸铁
氯丁橡胶、丁腈耐油橡胶
不锈钢
聚四氯乙烯


三、主要外形尺寸
通径
200
250
300
350
400
450
500
600
700
800
900
1000
1200
1400
L
230
250
270
290
310
330
350
390
430
470
510
550
630
710
H
550
630
690
780
860
910
980
1070
1220
1320
1430
1550
1800
1980
B1
540
600
650
710
770
830
900
1090
1200
1320
1420
1550
1780
2000
B2
600
700
740
800
870
920
1000
1250
1360
1480
1580
1700
1950
2175

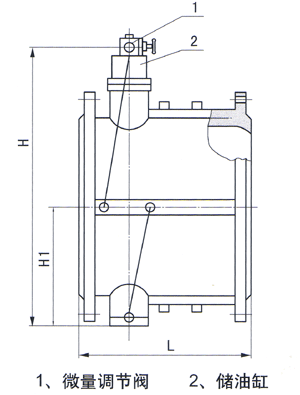

效 果 图:(如下所示)
查看大图
