锻钢旋启式止回阀 返回
产品名称:锻钢旋启式止回阀
产品型号:H44Y
产品介绍:

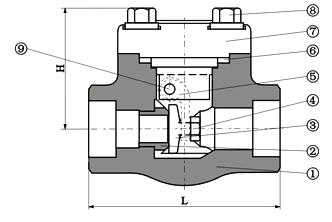

锻钢旋启式止回阀800LB、900LB~1500LB

标准材质明细表

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀座 A276410 A276304 A276F304(L) A276F316(L)
3 阀瓣 A276420 A276304 A276F304(L) A27F316(L)
4 螺母 A1942H A1944 A1948 A1948M
5 摇杆 A105 A182F22 A182F304(L) A182F316(L)
6 垫片 316夹柔性石墨 316夹PTFE
7 阀盖 A105 A182F22 A182F304(L) A182 F316(L)
8 螺栓 A193B7 A193B16 A193B8(M) A193B8(M)
9 销钉 a276420 A182F304 A182F316
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS 3/8” 1/2” 3/4” 1” 11/4" 11/2" 2"
L 800LB 79 79 92 111 120 120 140
900LB~1500LB 92 111 111 120 120 140 178
W 800LB 61 61 78 84 101 120 133
900LB~1500LB 79 79 79 97 105 120 140
重量 800LB 1.1 1.0 1.9 3.9 4.5 7.3 10.0
900LB~1500LB 3.1 3.0 3.6 4.3 6.1 8.8 12.6

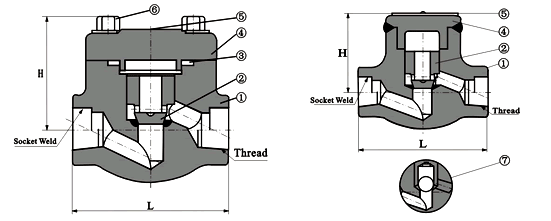

锻钢升降式止回阀800LB、900LB~1500LB



标准材质明细表

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 垫片 316夹柔性石墨 316夹PTFE
4 阀盖 A105 A182F22 A182F304(L) A193 B8(M)
5 铭牌 SS
6 螺栓 A193B7 A193B16 A193B8(M) A193B8(M)
7 A182F304 A182F304 A182F304 A182F304
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS 缩径 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
全径 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
L 800LB 79 79 92 111 120 152 172 200
900LB~1500LB 92 111 111 120 152 172 200 220
W 800LB 61 61 65 79 95 103 118 132
900LB~1500LB 65 79 79 97 104 120 139 215
重量 螺栓式 1.6 3.4 3.3 5.5 6.0 9.2 12.9 16.2
焊接式 1.3 3.2 3.1 4.8 5.4 8.5 11.2 14.3
效 果 图:(如下所示)
查看大图
