WJ41H国标波纹管截止阀 返回
产品名称:WJ41H国标波纹管截止阀
产品型号:WJ41H-25C
产品介绍:

主要用途

国标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

结构特点

1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长

3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观

技术规范
结构形式
BB-BG-OS & Y
驱动方式
手动
电动
设计标准
GB12235
结构长度
GB12221
连接法兰
GB9113、JB/T79、HG20596
试验和检验
JB/T 9092、GB/T13927

产品性能规范
公称压力
(MPa)
壳体试验压力
(MPa)
密封试验压力
(MPa)
适用温度
(℃)
1.6
2.4
1.76

≤350℃
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04

主要零部件材质
序号
名称
材质
1
阀体
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2
阀瓣
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3
轴销
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4
阀杆
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5
波纹管组件
1Cr18Ni9Ti、304、316、304L、316L
6
垫片
柔性石墨+不锈钢、PTFE
7
阀盖
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8
双头螺栓
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
9
六角螺母
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
10
填料
柔性石墨
11
填料压盖
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12
阀杆螺母
铜合金
13
手轮
WCB、QT400-18

规格尺寸表
型号
WJ41-16
压力等级
PN16
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(Kg)
5
5
5.5
11
13.5
19
26
36
46
74
102
168
270
420
620

型号
WJ41-25
压力等级
PN25
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(Kg)
5
5
5.5
11
14
20
27
37
48
77
105
172
3100
520
690

型号
WJ41-40
压力等级
PN40
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(Kg)
5
5
5.5
11
14.5
21
28
39
50
80
108
176
350
590
790

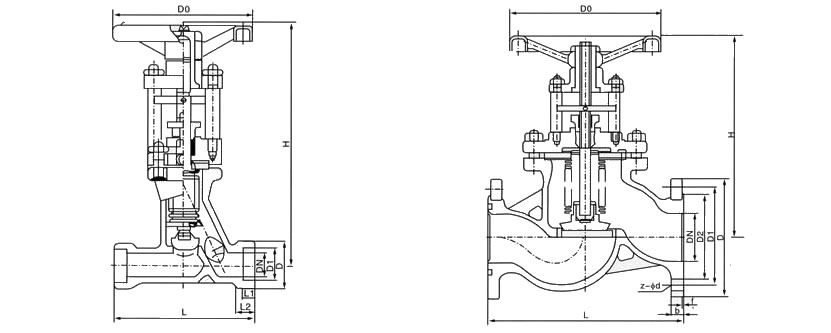

效 果 图:(如下所示)
