J41锻钢法兰端截止阀 返回
产品名称：J41锻钢法兰端截止阀
产品型号：J41H,J41Y
产品介绍：

锻钢整体法兰端阀门有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

结构设计和规范

锻钢整体阀兰端制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。

结构型式

1.全通径或缩径
2.结构长度按ANSI/ASME B16.10
3.法兰按ANSI/ASME B16.5
4.自密封阀盖
5.明杆带支架
6.两端自动调整的填料压套；
7.本体倒密封
8.整体阀体法兰
9.对焊端按ANSI/ASME B16.25
10.环连接阀体阀盖垫片
11.用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

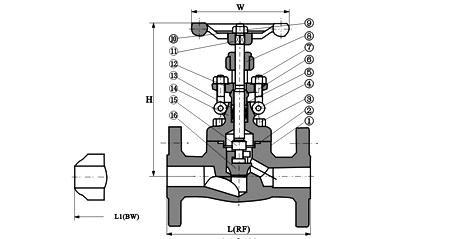

锻钢法兰端截止阀150Lb~600Lb

标准材质明细表

序号
零件名称 CS to ASTM

AS to ASTM
SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420 A276 304
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 阀杆螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm）和重量（kg）
NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RF)
L1(BW)		 150Lb 108 117 127 140 165 203
300Lb 152 178 203 216 229 267
600Lb 165 190 216 229 241 292
H(开) 150Lb～300Lb 166 171 207 240 258 330
600Lb 171 207 240 258 330 380
W 100 100 125 160 160 180
重量 150Lb RF 4.5 6.9 9.8 13.5 19.5 28.0
BW 2.3 3.6 7.8 8.2 12.0 15.0
300Lb RF 4.8 7.7 11.0 16.8 21.2 32.6
BW 2.8 4.0 8.5 9.2 12.6 16.8
600Lb RF 5.6 7.8 12.5 17.0 23.5 38.8
BW 3.4 4.7 9.2 10.5 13.3 18.9

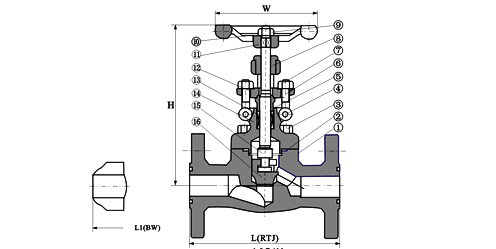

锻钢法兰端截止阀900Lb~1500Lb

标准材质明细表

序号
零件名称 CS to ASTM

AS to ASTM
SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3
螺栓
 A193 B7 A193 B16 A193 B8 A193 B8M
4
销钉
 A276 420 A276 304
5
填料压套
 A276 410 A182 F304(L) A182 F316(L)
6
活节螺栓
 A193 B7 A193 B16 A193 B8 A193 B8M
7
螺母
 A194 2H A194 4 A194 8 A194 8M
8
阀杆螺母
 A276 410
9
螺母
 A194 2H A194 4 A194 8 A194 8M
10
铭牌
 SS
11
手轮
 A197
12
填料压板
 A216 WCB A351 CF8
13
填料
 柔性石墨 PTFE
14
阀盖
 A105 A276 304 A182 F304(L) A182 F316(L)
15
阀杆
 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16
阀瓣
 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质
 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RTJ) 900Lb～1500Lb 216 229 254 279 305 371
H(BW) 900Lb～1500Lb 216 229 254 279 305 368
H(开) 207 207 240 258 330 355
W 125 125 160 160 180 200
柔性石墨 RTJ 8.0 13.2 17.4 19.0 24.5 31.0
BW 5.2 10.0 14.6 15.8 20.5 27.8
