DJ41Y锻钢低温截止阀 返回
产品名称:DJ41Y锻钢低温截止阀
产品型号:DJ41Y
产品介绍:



锻钢低温截止阀 800Lb

标准材质细表

序号 零件名称 AStoASTM SStoASTM
A350LF2 A350LF3 A182F304 A182F316(L)
1 阀体 A350LF2 A350LF3 A182F304(L) A182F316(L)
2 阀瓣 A276410 A276304(L) A276304(L) A276316(L)
3 阀盖 A350LF2 A350LF3 A182F304(L) A182F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 螺栓螺母 A193B7 A193B7 A193B8 A193B8M
6 阀杆 A182F6 A182F6 A182F304(L) A182F316(L)
7 填料 柔性石墨 PTFE
8 填料压套 A2764120 A182F304
9 销钉 A276420 A182F304
10 活节螺栓 A193B7 A193B16 A193B8 A193B8M
11 填料压板 AWCB A351CF8
12 螺母 A1942H A1944 A1948 A1948M
13 阀杆螺母 A276 410
14 手轮 A197
15 铭牌 SS
16 螺母 A1942H A1944 A1948 A1948M
适用温度 ≥-40℃ ≥-101℃ ≥-196℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 79 92 111 120 120 172 200
H(开) 330 337 370 480 410 474 546
W 100 100 125 160 160 180 200
重量 螺栓式 5.2 7.2 10.9 13.5 15.2 19.8 29.0
焊接式 4.8 6.5 9.5 11.5 13.1 17.5 26.8

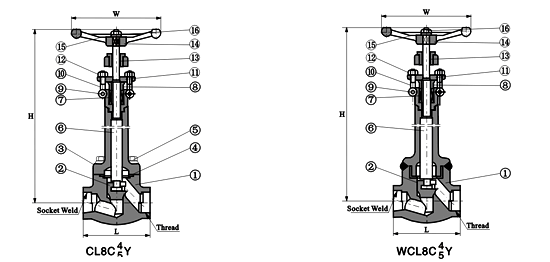

效 果 图:(如下所示)
查看大图
