锻钢Y型截止阀 返回
产品名称：锻钢Y型截止阀
产品型号：锻钢Y型截止阀
产品介绍：



锻钢Y型截止阀 800Lb

标准材质明细表

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A105 A276 304 A182F304(L) A182F316(L)
6 螺栓 A193B7 A193B16 A193B8 A193B8M
7 填料 柔性石墨 PTFE
8 填料压套 A276410 A182F304(L) A182F316(L)
9 填料压板 A216WCB A351CF8
10 手轮 A197
11 铭牌 SS
12 螺母 A1942H A1944 A1948 A1948M
13 阀杆螺母 A276410
14 螺母 A1942H A1944 A1948 A1948M
15 活节螺栓 A193B7 A193B16 A193B8 A193B8M
16 销钉 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS 1/2＂ 3/4＂ 1＂ 11/4＂ 11/2＂ 2＂
L 98 111 120 140 140 170
H（开） 175 215 254 305 305 365
W 100 125 160 160 180 200
重量 5 6.3 7.6 9.8 13.8 14.0

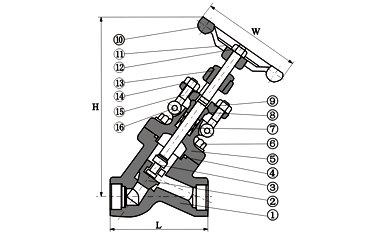

效 果 图：(如下所示)
查看大图
