Z15W不锈钢丝口闸阀 返回
产品名称:Z15W不锈钢丝口闸阀
产品型号:Z15W
产品介绍:
一、应用规范
公称压力:2.5MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999


二、主要零件材料

序号NO.

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

闸板

不锈钢CF8M/CF8

3

阀杆

不锈钢SS316/304

4

阀盖

不锈钢CF8M/CF8

5

填料

聚四氟乙烯

6

止推垫片

不锈钢SS304

7

阀杆架

不锈钢SS316/SS304

8

填料

聚四氟乙烯PTFE

9

螺母

不锈钢SS304

10

填料压盖螺母

不锈钢SS316/SS304

11

手轮

铝合金

12

铭牌

13

手轮垫片

不锈钢SS304

14

手轮螺母

不锈钢SS304


三、主要连接尺寸及重量

SIZE

1/2″

3/4″

1″

11/4″

11/2″

2″

A

15

20

25

32

38

50

H

90

97

108

120

146

163

L

55

60

65

75

85

95

D

70

70

80

80

90

100

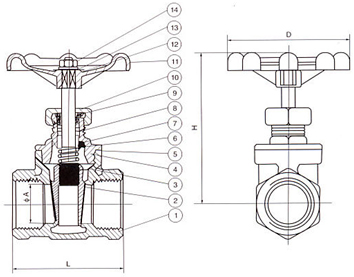

效 果 图:(如下所示)
查看大图
