产品介绍：

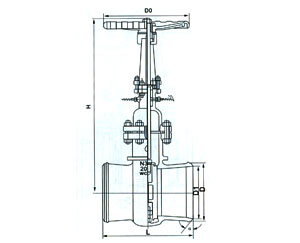

◆主要尺寸表
DS/Z64H-16C、25 DS/Z64Y-16I、25I
|
公称通径
DN(mm) |
L |
σ |
H |
D0 |
D |
D1 |
|
50 |
250 |
37′30° |
334 |
250 |
58 |
50 |
|
65 |
265 |
37′30° |
439 |
250 |
75 |
65 |
|
80 |
280 |
37′30° |
495 |
300 |
91 |
79 |
|
100 |
300 |
37′30° |
575 |
350 |
110 |
97 |
|
125 |
325 |
37′30° |
590 |
350 |
136 |
121 |
|
150 |
350 |
37′30° |
610 |
350 |
163 |
146 |
|
200 |
400 |
37′30° |
740 |
400 |
223 |
202 |
|
250 |
450 |
37′30° |
865 |
400 |
278 |
254 |
|
300 |
500 |
37′30° |
990 |
400 |
330 |
305 |
|
350 |
550 |
37′30° |
1140 |
500 |
382 |
352 |
|
400 |
600 |
37′30° |
1 525 |
500 |
432 |
39g |
|
450 |
650 |
37′30° |
1620 |
600 |
485 |
451 |
|
500 |
700 |
37′30° |
1660 |
600 |
485 |
501 |
|
600 |
800 |
37′30° |
1750 |
700 |
535 |
601 |
注： PN1.6(16)压力级允许作为PN1.0(10)压力级选用
DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I
|
公称
通径
DN(mm) |
L |
D |
σ |
PN4.0(MPa) |
PN6.4(MPa) |
PN10.0(MPa) |
|
D1 |
H |
D0 |
D1 |
H |
D0 |
D1 |
H |
D0 |
|
50 |
250 |
64 |
37′30° |
49 |
345 |
300 |
50 |
350 |
300 |
49 |
350 |
300 |
|
65 |
265 |
83 |
37′30° |
67 |
441 |
300 |
66 |
447 |
300 |
64 |
447 |
300 |
|
80 |
280 |
96 |
37′30° |
79 |
495 |
350 |
77 |
499 |
350 |
75 |
499 |
350 |
|
100 |
300 |
117 |
37′30° |
101 |
575 |
350 |
99 |
582 |
400 |
97 |
582 |
400 |
|
125 |
325 |
144 |
37′30° |
126 |
587 |
400 |
129 |
590 |
400 |
125 |
590 |
400 |
|
150 |
350 |
172 |
37′30° |
152 |
607 |
400 |
150 |
611 |
450 |
145 |
611 |
450 |
|
200 |
400 |
223 |
37′30° |
200 |
740 |
450 |
198 |
745 |
550 |
190 |
747 |
550 |
|
250 |
450 |
278 |
37′30° |
252 |
863 |
550 |
246 |
867 |
650 |
236 |
869 |
650 |
|
300 |
500 |
330 |
37′30° |
302 |
1008 |
650 |
294 |
1008 |
750 |
282 |
1013 |
750 |
|
350 |
550 |
382 |
37′30° |
350 |
1142 |
750 |
342 |
1148 |
800 |
334 |
1148 |
850 |
|
400 |
650 |
432 |
37′30° |
397 |
1527 |
850 |
387 |
1531 |
900 |
377 |
1533 |
950 | |
