产品特点

      阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动

用途

      内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。

一片式不锈钢内螺纹球阀

性能规范 Specifications

公称通径 DN（mm） 6～100mm 公称压力 PN（Mpa） 2.5 4.0 6.4 试验压力 强度试验压力 3.8 6.0 9.6 高密封试验压力 3.0 4.8 7.6 低压气密封试验压力 0.6 0.6 0.6 适用介质 水、蒸汽、油品、酸类腐蚀性等。 适用温度 -40℃< 150℃(PTFE) < 300℃(PLL)

主要零件材料Materials of main parts

NO 零件名称 PART NAME 材料(MATERIAL) 1 阀体 Body CF8M CF8 WCB 2 阀盖 Cap CF8M CF8 WCB 3 阀座 Seat RPTFE 4 球 Ball SS304 SS316 5 密封垫 Seal Gasket PTFE 6 阀杆密封 Stem Seal PTFE 7 阀杆 Stem SS316 8 阀杆填料 Stem Packing PTFE 9 填料压盖 Packing gland SS304 10 弹性垫圈 Spring washer SS301 11 手柄 Handle SS304

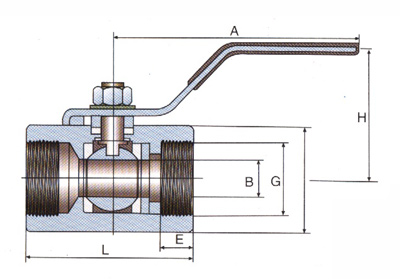

主要外型和连接尺寸Main Extemal and Connecting Dimensions

DN G B L E H A 6 1/4" 5 50 15 28 65 10 3/8" 8 50 15 30 65 15 1/2" 9.5 56 17 34 85 20 3/4" 12.5 60 18 40 95 25 1" 16 71 20 52 110 32 11/4" 20 78 21.5 62 140 40 11/2" 25 96 23 68 140 50 2" 32 101 24.5 75 155 65 21/2" 40 120 25 82 180
