→ 调节阀造型原则

    调节阀是组成自控系统的一个重要环节。它广泛使用于化工、石油、电力、冶金、建材、轻工等工业部门,以及近年来迅猛发展的楼宇控制、环保工程、城市煤气等新的控制领域。随着工业生产自动化水平的不断提高,调节阀的品种、规格日益增长,对调节阀的选型也越来越复杂。在重视高效率、低消耗、高品质的当今时代,在工程设计中,调节阀的选型和计算是个关键问题,直接关系到自控系统的调节质量,工业生产的安全性、可靠性、经济性和稳定性,因此必须给予足够的重视。调节阀的选型主要应遵循以下原则:
    ①阀的结构形式应能满足介质温度、压力、流动性、腐蚀性、泄漏率、控制特性、动力形式等的要求。
    ②阀的材料应能满足介质温度、压力、腐蚀、冲蚀、磨损要求。
    ③阀的额定流量系数及口径应能满足工艺的流量要求。
    ④阀的允许压力差应能满足现场实际最大压差的要求。
    ⑤阀的附件配置应能满足现场实际工艺和控制的要求。

→ 调节阀型号编制

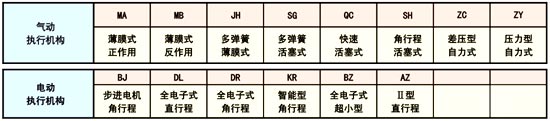

→ 执行机构形式和特征代号

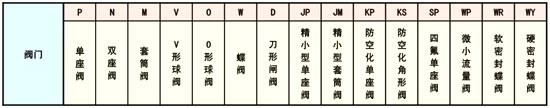

→ 阀门结构型式代号

→ 变型产品代号

→ 开关方式代号

→ 用户在订货时须说明

1、产品型号  2、公称通径  3、阀前后压力  4、工作温度  5、介质名称  6、阀体和阀芯材料
7、额定流量系数Kv  8、流量特性  9、输入信号  10、阀的开关方式  11、附件及其他要求
    为正确选定口径和型号，用户可自行计算Kv值或委托本公司造型和计算，请协助正确填写本公司提供的控制阀数据单（下图）和其它认为必须的项目。

→ 控制阀数据单
